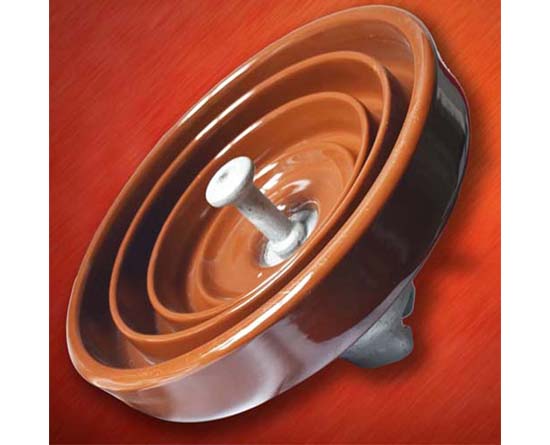

鐘罩型盤形懸式瓷絕緣子 型號說明： GB/T 7253-1987和JB 9681-1999標準規定（老型號）： XP——普通型盤形懸式瓷絕緣子； XWP——耐污盤形懸式瓷絕緣子； XHP——鐘罩傘耐污盤形懸式瓷絕緣子； XMP——草帽型耐污盤形懸式瓷絕緣子； 數字1，2，3…為設計順序號； “—”后數字為額定機電破壞負荷值，kN； kN值后面的C為槽型連接結構，T為球窩帽-扁腳連接結構，球窩連接結構不表示。 GB/T 7253-2005標準規定（新型號）： U——懸式絕緣子； U后數字表示規定的機電或機械破壞負荷值，kN； B或C表示球窩或槽形連接； S或L表示短或長結構高度，M表示中長，EL表示超長； P表示大爬距。 注：在國家電網公司招標文件中絕緣子代號的命名方法如下 例：1. U70B/146： U—懸式、70kN， B—球窩型連接，普通型， 146—結構高度； 2. U100BP/155D： U—懸式、100kN，B—球窩型連接，P—防污型，155—結構高度，D—雙傘； 3. U160BP/170T： U—懸式、160kN，B—球窩型連接，P—防污型，170—結構高度，T—三傘； 4. U70C（N）/200： U—懸式、70kN， C—槽形連接， CN—耐張型，地線絕緣子。 |
|
