概述：

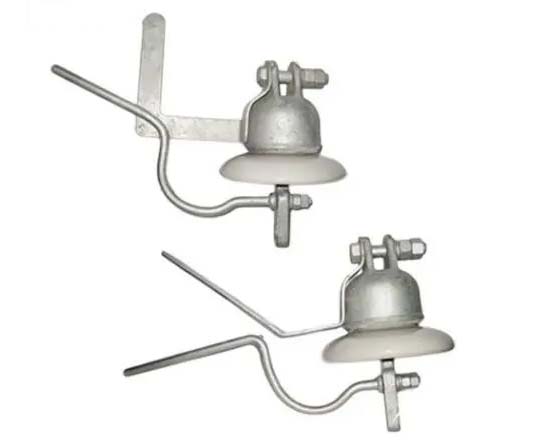

    地線絕緣子由絕緣子和保護間隙兩部分組成。保護間隙由通過螺栓固定在絕緣子上的電極構成。

    地線絕緣子用以支持高壓架空線路中的地線，當線路正常運行時，地線與鐵塔絕緣，減少輸電能量損耗和開通地線載波通信；當?shù)鼐€電壓整定值時，間隙放電，地線與鐵塔導通，發揮各種防護作用。

    地線絕緣子按安裝形式和電極結構可分為懸垂式和耐張式，其機電破壞負荷等級有70kN和100kN二級。

    地線絕緣子上下電極出廠前已組裝好，放電間隙也按設計要求調整固定好，無需現場組裝。

    技術標準：

    JB 9680-1999 《高壓架空線路絕緣地線用盤形懸式瓷絕緣子》

    型號說明：

    XDP——高壓架空線路絕緣地線用盤形懸式瓷絕緣子；

   “—”后數字為機電破壞負荷值，kN；

    C——槽型結構；

    N——電極形式，N表示耐張式（懸垂式不表示）。
