一、用途

GW9系列戶外高壓隔離開關是單相交流50Hz高壓開關設備,用于額定電壓為10kV電力系統中,作為有電壓無負荷的情況下接通或隔離電源之用，本隔離開關用絕緣鉤棒進行操作。

二、使用環境

a、海拔高度不超過1000米；

b、周圍空氣溫度:上限+40℃,下限一般地區-30℃高寒地區-40℃；

c、風壓不超過700Pa(相當于風速34m/s)；

d、地震烈度不超過8度；

e、無頻繁劇烈震動場所；

f、普通型安裝場所應無嚴重影響隔離開關絕緣和導電能力的氣體、蒸氣、化學性沉積、鹽霧、灰塵及其它爆炸性、侵蝕性物質。防污型適用于重污穢地區,但不應有引起火災及爆炸物質。

三、結構和工作原理

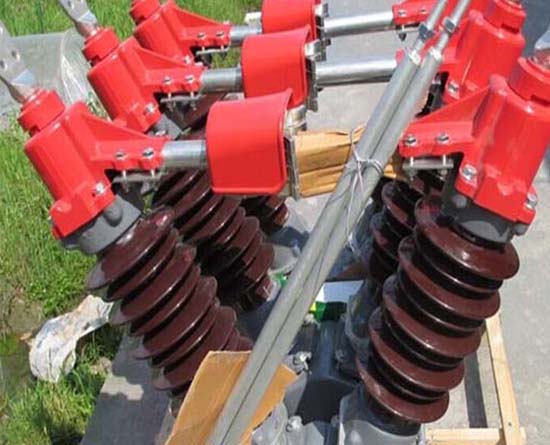

本隔離開關為單相式結構,每相由底架、支柱絕緣體、閘刀、觸頭等部分組成。閘刀側面有調節接觸壓力的螺絲和壓緊用的彈簧,上端裝有固定拉扣和其相連的自鎖裝置,供絕緣鉤棒進行分合閘之用。

本系列產品在結構上與未改進的產品比較具有接觸面積大、接觸電阻低、導電性能好、機械強度高等優點。

四、產品的安裝

本隔離開關一般采用倒裝方式,也可以垂直或傾斜安裝(動觸頭在下方),用M12D的螺栓將底架固定在橫擔上合適的位置,應方便在地面上用令克棒鉤拉及合上閘刀,并確保操作時底架不會松動。進線應接到靜觸頭側,出線應接到動觸頭側,三相開關之間應保持適當?shù)木嚯x,以免短路。
